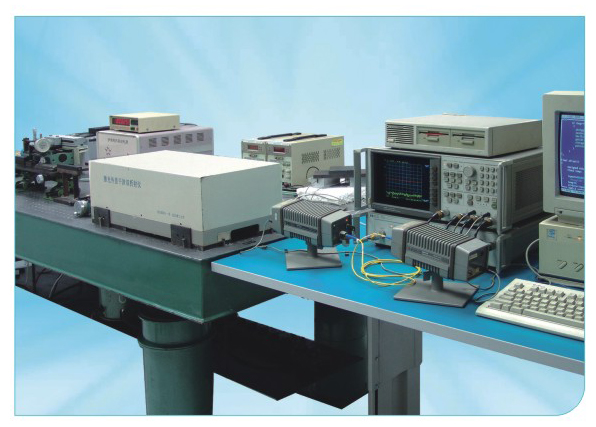

装置主要由光源、光纤保持机构、声光调制器及干涉仪、高速光电探测器、矢量网络分析仪、光栅测长机构、步进电机及其驱动源、压力机构、射频放大器等组成。装置采用压力移动、外差干涉、双路比值、测量相位差法测量保偏光纤的拍长。

装置用于保偏光纤拍长的标定，也可校准不同等级的保偏光纤拍长测试系统。

测量波长: 1.31μm，1.55μm

拍长测量范围：1mm～5mm

拍长测量不确定度: 1.6%  (k=2)
