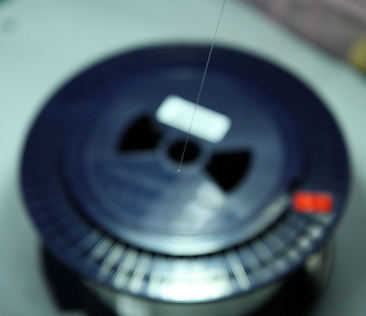

玻璃包层阶跃型特种多模光纤（SIMM）

产品介绍

产品简介：
玻璃包层阶跃型多模光纤（预制棒）系列产品具有阶跃型折射率分布，全面优化了紫外、可见光和红外窗口的波导特性，具有很低的衰减和非常高的带宽。
产品特点：
1、LED和激光光源的高效耦合
2、高功率光能量传输应用
3、良好的剥离性能
4、从红外到紫外全波段应用

产品特点

1、光纤传感和激光能量传输
2、数据通信、局域网和有限电视
3、医疗设备应用
4、光学设备和连接器

主要用途

主要技术指标

典型产品指标-1
光纤类型
SI 40/125-22/220
SI100/140-22/250
SI 105/125-15/250
SI 105/125-22/250
SI 110/125-20/250
产品编号
SI2014-E
SI2014-H
SI2012-J
SI2014-D
SI2013-A
光学性能
数值孔径
0.22±0.02
0.22±0.02
0.15±0.02
0.22±0.02
0.20±0.02
衰减
@850nm (dB/km)
≤3.0
≤3.0
≤8.0
≤4.0
≤8.0
@1300nm(dB/km)
≤2.0
≤1.2
≤3.0
≤2.0
≤3.0
几何性能
光纤芯径(mm)
40±2
100±3
105±2
105±3
110±3
光纤包层直径(mm)
125±2
140±3
125±3
125±3
125±3
光纤外径(mm)
250±10
250±10
250±10
250±20
250±10
芯包同心度(mm)
≤3
≤3
≤3
≤3
≤3
芯不圆度(%)
≤3
≤3
≤3
≤3
≤3
包层不圆度(%)
≤2
≤2
≤2
≤2
≤2
机械性能
筛选强度(kpsi)
100
100
100
100
100
商业盘长(km)
≥0.5
≥0.5
≥0.5
≥0.5
≥0.5
材料
芯层材料
纯石英玻璃或Ge/F 掺杂石英玻璃
包层材料
纯石英或掺F石英玻璃
涂覆材料
双层紫外固化丙烯酸树脂
典型产品指标-2
光纤类型
SI 200/220-22/500
SI 200/240-22/500
SI400/440-22/730
SI400/440-22/480
SI 800/840-22/1100
产品编码
SI2024-P
SI2014-Q
SI2024-G
SI2514-A
SI2523-B
光学性能
数值孔径
0.22±0.02
0.22±0.02
0.22±0.02
0.22±0.02
0.22±0.02
几何性能
光纤芯径 (mm)
200±5
200±5
400±8
400±10
800±10
光纤包层直径 (mm)
220±5
240±5
440±8
440±10
840±10
光纤外径 (mm)
500±20
500±20
730±30
480±30
1100±50
芯包同心度 (mm)
≤3
≤3
≤3
≤3
≤3
芯不圆度 (%)
≤3
≤3
≤3
≤3
≤3
包层不圆度 (%)
≤2
≤2
≤2
≤2
≤2
机械性能
筛选强度 (kpsi)
100
100
100
100
100
商业盘长 (km)
≥0.5
≥0.5
≥0.5
≥0.5
≥0.5
材料
芯层材料
纯石英玻璃或Ge/F 掺杂石英玻璃
包层材料
纯石英或掺F石英玻璃
涂覆材料
双层紫外固化丙烯酸树脂
