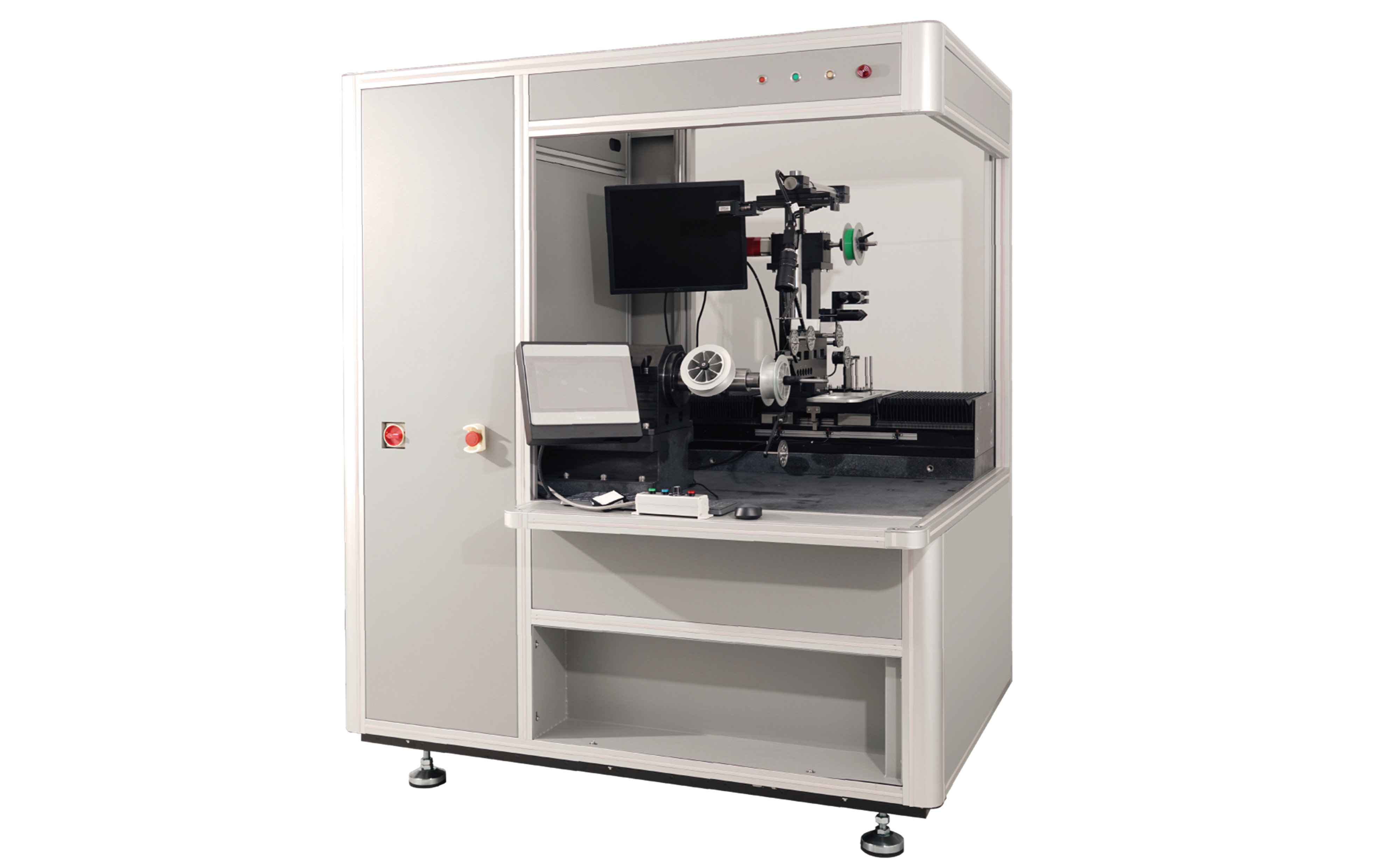

多极绕环机是一种针对四极、八极、十六极等工艺绕法绕制光纤环的设备，可生产多种不同规格的光纤环产品，设备工程化设计、操作简便、控制精度高、自动化程度高，特别适用于高精度光纤环的绕制。

l适用于各种四极、八极、十六极等多极对称绕法的高精度光纤环的绕制；

l采用精密大理石平台基座，保证设备运行的稳定；

l采用精密伺服运动控制系统和PLC控制系统，运转精准，自动化程度高；

l采用图像采集、显示系统，触摸屏控制操作更加简洁；

l采用在线张力闭环反馈系统，绕环过程张力平稳，良品率高；

l绕制过程自动记录各种数据，包括：张力、速度、长度、匝数、层数等。

用于四极、八极、十六极等工艺绕法绕制光纤环。

l适应绕制光纤直径范围：Ø0.08mm～Ø0.25mm

l适应光纤环骨架外径范围：Ø15mm～Ø200mm

l适应光纤环骨架宽度范围：≤80mm

l主轴径向跳动：≤0.005mm

l主轴轴向跳动：≤0.005mm

l绕环速度：0~60 r/min

l张力控制范围：3g～50g

l张力波动范围：±0.2g

l计匝误差：≤0.1匝

l设备功率：3KW

l 设备重量：1500 kg

l外形尺寸: L(1580mm)xW(1120mm)xH(1950mm)
